규격 및 중량표 - HBEAM (H빔) / ShapeSteel

건축물의 맥박을 뛰게 하는 튼튼한 뼈대,
형강(Shape Steel) 이야기



우리가 웅장한 건물을 올려다볼 때 보통 화려한 외관에 먼저 시선을 빼앗기지만,
그 깊은 속에는 묵묵히 엄청난 무게를 견뎌내며 서 있는 철의 뼈대들이 숨어 있습니다.
우리는 이 든든한 버팀목들을  형강류 라고 부릅니다.







■ 건물의 하중을 지탱하는 핵심 자재, 형강류란?

형강류는 일정한 단면 모양을 띠고 태어난 구조용 강재를 말합니다.
건축이나 토목 공사 현장에서 건물이 무너지지 않도록 무거운 하중을 지지해 주는, 결코 없어서는 안 될 핵심 자재입니다.
생김새에 따라 H형강, I형강, ㄱ형강(Angle), ㄷ형강(Channel), 경량형강 등
다양한 모습으로 우리 주변의 일상과 안전을 지켜주고 있습니다.

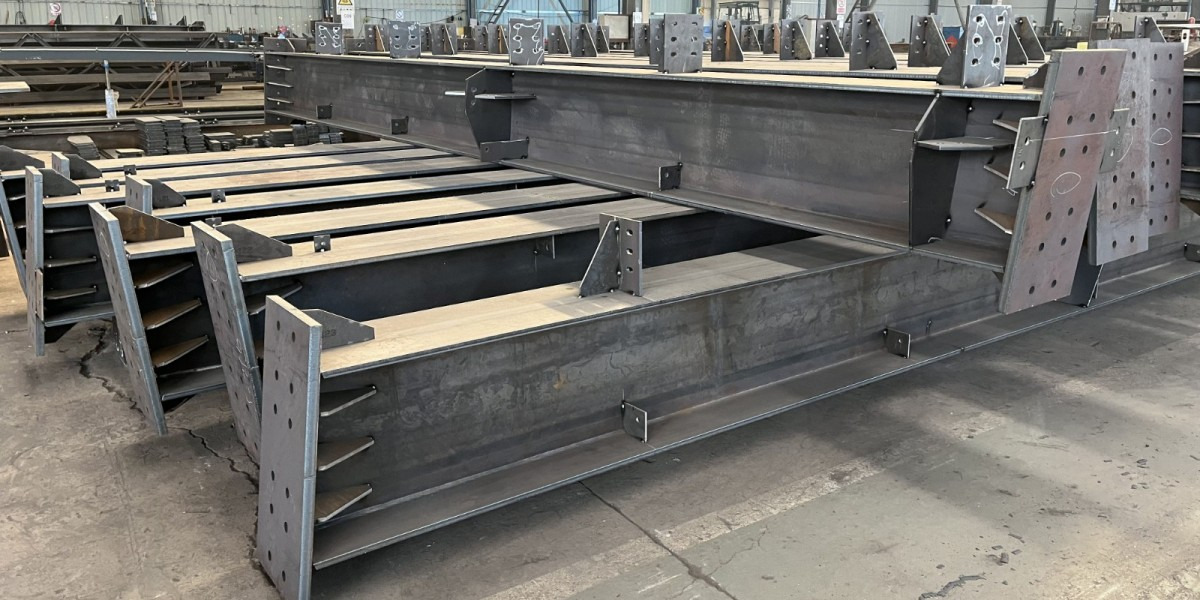

✔ 압도적인 든든함의 상징, H형강 (H-BEAM)

형강류 중에서도 단연 주인공이라 할 수 있는 것이 바로 H형강입니다.
단면이 듬직한 대문자 'H' 모양을 하고 있어 붙여진 이름인데,

이 특유의 형태 덕분에 강도 대비 효율이 엄청나게 높아
가장 무거운 짐을 버텨야 하는 구조용으로 널리 사랑받고 있습니다.
거대한 빌딩의 기둥이나 보, 파일 등 굵직한 구조재 역할을 도맡아 하며,
대형 구조물에서는 절대 빠질 수 없는 필수 자재입니다.





공  칭	H×B	t1	t2	r	단면적	단위중량 (kg/m)
100×100	100×100	6	8	10	21.9	17.2
125×125	125×125	6.5	9	10	30.31	23.8
150×75	150×75	5	7	8	17.85	14
150×100	148×100	6	9	11	26.84	21.1
150×150	150×150	7	10	11	40.14	31.5
200×100	198×99	4.5	7	11	23.18	18.2
200×100	200×100	5.5	8	11	27.16	21.3
200×150	194×150	6	9	13	39.01	30.6
200×200	200×200	8	12	13	63.53	49.9
200×200	200×204	12	12	13	71.53	56.2
200×200	208×202	10	16	13	83.69	65.7
250×125	248×124	5	8	12	32.68	25.7
250×125	250×125	6	9	12	37.66	29.6
250×175	244×175	7	11	16	56.24	44.1
250×250	244×252	11	11	16	82.06	64.4
250×250	248×249	8	13	16	84.7	66.5
250×250	250×250	9	14	16	92.18	72.4
250×250	250×255	14	14	16	104.7	82.2
300×150	298×149	5.5	8	13	40.8	32
300×150	300×150	6.5	9	13	46.78	36.7
300×200	294×200	8	12	18	72.38	56.8
300×200	298×201	9	14	18	83.36	65.4
300×300	294×302	12	12	18	107.7	84.5
300×300	298×299	9	14	18	110.8	87
300×300	300×300	10	15	18	119.8	94
300×300	300×305	15	15	18	134.8	106
300×300	304×301	11	17	18	134.8	106
300×300	310×305	15	20	18	165.3	130
300×300	310×310	20	20	18	180.8	142
350×175	346×174	6	9	14	52.68	41.4
350×175	350×175	7	11	14	63.14	49.6
350×175	354×176	8	13	14	73.68	57.8
350×250	336×249	8	12	20	88.15	69.2
350×250	340×250	9	14	20	101.5	79.7
350×350	344×348	10	16	20	146	115
350×350	344×354	16	16	20	166.6	131
350×350	350×350	12	19	20	173.9	137
350×350	350×357	19	19	20	191.4	156
400×200	396×199	7	11	16	72.16	56.6
400×200	400×200	8	13	16	84.12	66
400×200	404×201	9	15	16	96.16	75.5
400×300	386×299	9	14	22	120.1	94.3
400×300	390×300	10	16	22	136	107
400×400	388×402	15	15	22	178.5	140
400×400	394×398	11	18	22	186.8	147
400×400	394×405	18	18	22	214.4	168
400×400	400×400	13	21	22	218.7	172
400×400	400×408	21	21	22	250.7	197
400×400	406×403	16	24	22	254.9	200
400×400	414×405	18	28	22	295.4	232
400×400	428×407	20	35	22	360.7	283
400×400	458×417	30	50	22	528.6	415
400×400	498×432	45	70	22	770.1	605
450×200	446×199	8	12	18	84.3	66.2
450×200	450×200	9	14	18	96.76	76
450×300	434×299	10	15	24	135	106
450×300	440×300	11	18	24	157.4	124
500×200	496×199	9	14	20	101.3	79.5
500×200	500×200	10	16	20	114.2	89.6
500×200	506×201	11	19	20	131.3	103
500×300	482×300	11	15	26	145.5	114
500×300	488×300	11	18	26	163.5	128
600×200	596×199	10	15	22	120.5	94.6
600×200	600×200	11	17	22	134.4	106
600×200	606×201	12	20	22	152.5	120
600×200	612×202	13	23	22	170.7	134
600×300	582×300	12	17	28	174.5	137
600×300	588×300	12	20	28	192.5	151
600×300	594×302	14	23	28	222.4	175
700×300	692×300	13	20	28	211.5	166
700×300	700×300	13	24	28	235.5	185
700×300	708×302	15	28	28	273.6	215
800×300	792×300	14	22	28	234.4	191
800×300	800×300	14	26	28	267.4	210
800×300	808×302	16	30	28	307.6	241
900×300	890×299	15	23	28	270.9	213
900×300	900×300	16	28	28	309.8	243
900×300	912×302	18	34	28	364	286

※ H×B: 높이×폭, t1: 웹 두께, t2: 플랜지 두께, 단위중량: 1m당 무게(kg/m). 동일 공칭치수라도 t1/t2에 따라 중량이 달라집니다.
