규격 및 중량표 - 시트파일 (SHEETPILE)

■ 시트파일(Sheet Pile)이란?

시트파일은 널말뚝이라고도 부르며, 마치 퍼즐 조각처럼 서로를 단단하게 맞물려 땅속에 박아 넣는 구조용 강재입니다. 깊은 땅을 파내거나 강가, 바다에서 공사를 할 때 흙이 무너져 내리거나 물이 스며들지 않도록 막아주는 토목 공사의 든든한 수호자이자 핵심 자재랍니다. 단면의 생김새와 용도에 따라 대표적으로 다음과 같은 종류가 있습니다.

• U형 시트파일 (U-Type)
• Z형 시트파일 (Z-Type)
• 직선형 시트파일 (Straight Web Type)
• 조합형 시트파일 (Combined Type)





✔ U형 시트파일 (국내의 표준적인 든든함)

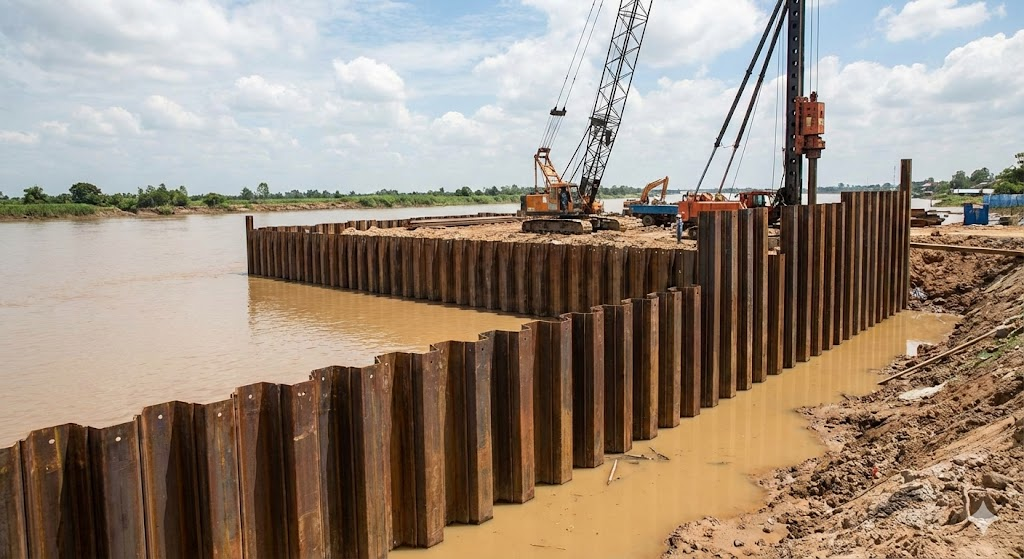

U자 모양의 부드러운 굴곡을 가진 이 시트파일은 국내 공사 현장에서 가장 흔하고 친숙하게 마주칠 수 있는 자재입니다. 시공이 비교적 간편하고 여러 번 뽐아서 재사용할 수 있어 경제성까지 두루 갖추고 있죠. 주로 하천의 제방을 튼튼하게 다지거나, 도심 속 건축물의 지하를 파낼 때 임시 흙막이 벽으로 사용되어 우리의 일상 가까이에서 묵묵히 안전을 지켜주고 있습니다.



✔ Z형 시트파일 (극한을 견디는 강력한 지지력)

알파벳 Z를 길게 늘여 놓은 듯한 이 자재는 겉보기보다 훨씬 강력하고 효율적인 힘을 자랑합니다. 특유의 단면 형태 덕분에 외부에서 가해지는 압력을 견디는 능력(단면 계수)이 무척 뛰어나거든요. 그래서 거센 파도와 수압을 이겨내야 하는 항만 공사나, 아주 깊은 땅속을 파 내려가야 하는 대규모 토목 현장처럼 험난한 환경에서 변함없는 버팀목 역할을 해냅니다.





시트파일 규격표
형식	폭B (mm)	높이h (mm)	두께t (mm)	단면적 (cm²) [1본당]	단위중량 (kg/m) [1본당]
SP-II	400	100	10.5	61.18	48.0
SP-III	400	125	13.0	76.42	60.0
SP-III A	400	150	13.0	76.40	60.0
SP-IV	400	170	15.5	96.99	76.1
SP-V M	500	175	16.5	109.60	86.0
SP-V A	500	200	19.5	133.80	105.0
SP-II w	600	130	10.3	78.70	61.8
SP-III w	600	180	13.4	103.90	81.6

※ 강널말뚝(시트파일): 폭B/높이h/두께t는 단면 치수(mm), 단면적은 cm²(1본 기준), 단위중량은 1m당 무게(kg/m)입니다.
